| ■USBシリアルコンバーター RS-USB602FC | ||||||
| 名称 | USBシリアルコンバーター(USB Cタイプ) | |
| 型番 | RS-USB602FC | |
| インターフェイス | USB | USB Specification Rev2.0準拠 |
| RS-232C | EIA/TIA-232-F Standards準拠 | |
| RS-232C 最大DTE速度 | 最大230 Kbps | |
| LEDインジケータ | POWER / TXD / RXD | |
| RS-232C 接続コネクター | D-Sub9 オス/固定ネジ#4-40 六角メス | |
| USB 接続コネクター | Type C コネクタ(プラグ) | |
| 電源電圧 | DC+5V (USBバスパワー) 平均14mA (5V) / 最大22mA (5V) / サスペンド時約 1mA |
|
| 外形寸法 | 本体部 約85mm(L)×28mm(W)×11mm(T) ケーブル全長約85cm |
|
| 重量 | 約55g | |
| 製品内容 | ・RS-USB602FC本体 ・インストールガイド ・保証書(1年) ※本製品にはドライバーCDは付属しておりません。 当社サイトやGoogle Playよりダウンロードしていただく必要があります。 |
|
| ダウンロード提供ソフトウェア | シリアル通信ドライバー(Windows用) サンプルプログラム(Windows、Android用) |
|
| 対応機種 | USB Type-Cポートを装備したWindows PC、Android端末 |
|
| 対応OS | 【Windows】 Windows 11、Windows 10 Windows Server 2025、Windows Server 2022、 Windows Server 2019、 ※32ビット/64ビット両対応 【Android OS】 |
|
| ■ご注意 |
| ・本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。 ・記載されている名称・商品名は各社の商標または登録商標です。 ・予告なく外観または仕様の一部を変更することがあります。 |
ハードウェア仕様
■コネクタピンアサイン
D-SUB 9ピンオス
| ピン番号 | 信号名 | 説明 |
| 1 | Data Carrier Detect (DCD) | キャリア検出 |
| 2 | Receive Data (RxD) | データ受信 |
| 3 | Transmit Data (TxD) | データ送信 |
| 4 | Data Terminal Ready (DTR) | 端末レディ |
| 5 | Signal Ground (SG) | 信号用接地 |
| 6 | Data Set Ready (DSR) | データセットレディ |
| 7 | Request to Send (RTS) | データ送信要求 |
| 8 | Clear to Send (CTS) | データ送信可能 |
| 9 | Ring Indicate (RI) | 被呼表示 |
| 日 | 月 | 火 | 水 | 木 | 金 | 土 |
|---|---|---|---|---|---|---|
| 1 | 2 | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| 17 | 18 | 19 | 20 | 21 | 22 | 23 |
| 24 | 25 | 26 | 27 | 28 | 29 | 30 |
| 日 | 月 | 火 | 水 | 木 | 金 | 土 |
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| 15 | 16 | 17 | 18 | 19 | 20 | 21 |
| 22 | 23 | 24 | 25 | 26 | 27 | 28 |
| 29 | 30 | 31 |
※赤字は休業日です

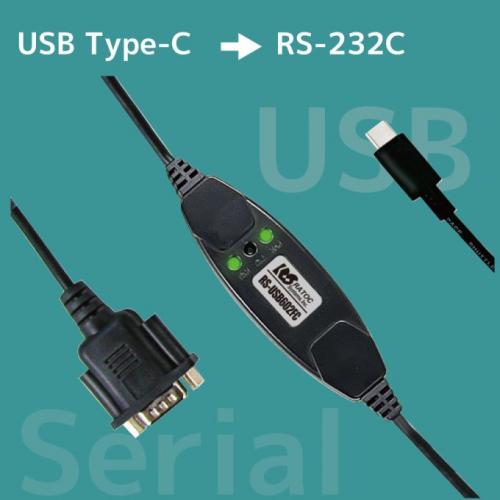

【USBポート(USB Cタイプ)にRS-232C機器を接続】
➡ 従来品 RS-USB60FCの後継製品
➡ D-Sub 9ピンコネクタでRS-232C機器に装着
➡ 設定不要の簡単セットアップ
➤ Windows のCOMポートデバイスとして使用可能
➤ 通信を確認するためのサンプルプログラムを提供
➡ Android端末でもRS-232C機器が使用可能
➤ AndroidスマートフォンやタブレットでRS-232C機器が使用できます。
➤ Android用通信ユーティリティをダウンロード提供
➡ 通信状態がよくわかる通信モニターLED
➡ Raspberry Piでは /dev/ttyUSBx デバイスとして認識
➡ 有害10物質不使用
USBポートからのバスパワーで動作し、外部からの電源供給は不要です。
Windows/AndroidタブレットやAndroidスマートフォンで採用されているUSB Cタイプコネクタを採用し、変換コネクタなしで端末への直接接続が可能となっています。
約30cmのケーブルでRS-232C機器と接続し通信が可能です。
これまでのRS-232C機器の資産を活かしつつ、シリアルインターフェイスを持たないUSBポート搭載PC・Android端末などを接続することができます。
内蔵のUSBシリアルコントローラ(FTDI社製)の販売終了にともない、同じFTDI社製の互換のUSBシリアルコントローラへ切り替え、商品名をRS-USB602Fに変更し、REX-USB60Fの後継品として商品提供を継続します。
したがって、RS-USB60FCの置き換え製品として安心してそのままご使用頂けます。
別途市販の変換コネクタを使用すれば、D-Sub 25ピンの機器も接続できます。
コネクタ変更や特定機器向けのカスタマイズなどOEM向け受注生産については、受託開発の窓口までお問い合わせください。
パソコンのIRQリソースは占有せず、空いているCOMポートに仮想COMポートとしてアサインされます。
COMポート番号は、デバイスマネージャーより変更可能です。
※RS-232Cポートに接続して使用するシリアルマウスはサポートしていません
簡易ターミナルアプリのサンプルプログラムをソースコード付きでダウンロード
提供。お客様のプログラム作成にお役立ていただけます。
各種ソフトウェアのダウンロードはラトックシステムの製品紹介ページよりお願いします。⇒ダウンロードはこちら
※ 古いスマートフォンやタブレット等のUSBホスト機能に対応していないUSBポートでは使用できません
USB バスから正常に5V 供給が行われていればPOWER LED が点灯します。
※POWER LEDは消灯している場合、本製品は使用できません。
RS-USB602F本体にはPOWER LEDのほか、送信・受信LED を搭載。 データの流れを簡単にモニターすることができます。
PythonのPySerialモジュールで簡単に制御できます。
詳しくは[ラズパイ対応情報]をご覧ください。
