◆一般仕様◆
■回路仕様
■DIOポートとDIPスイッチ
DIO制御するためのポートは、6ビットが有効となります。DIPスイッチでは、複数枚のボードをソフトウェアで識別するためのID番号(ID:0～ID:3)を設定します。
| 名称 | RS-422A/485・デジタルI/O PCIボード |
| 型番 | REX-PE70D |
| バスインタフェース | PCI Express Rev.2.0 |
| シリアルコントローラ | メモリマップ方式 16550互換UART |
| 接続コネクター | D-Sub15 (メス)×2ポート、DIO (6bit) ×1ポート |
| RS-422A/485 入出力レベル | EIA/TIA-422B/485Aレベル |
| 通信速度 | 300/600/1200/2400/4800/9600/19200/38400/57600 /115200/230400/460800bps ※実際に実行可能な最大通信速度はパソコンの仕様に依存します |
| ドライバー・レシーバー | 【ドライバー】Intersil ISL32274E(または相当品) 【レシーバー】Intersil ISL32275E(または相当品) |
| DIO 入出力レベル | 0V～+3.3V(TTLレベル・正論理) |
| ボードID | REX-PCI60D/PE60D、REX-PCI64D/PE64D、REX-PCI70D/PE70D を複数枚使用した場合、各ボードを特定するためのDIPスイッチを基板上に設置。(4枚まで識別可能) |
| 静電気放電保護 | 気中放電:±15KV 接触放電:±8KV |
| 伝送距離 | 1200m以内 ※高速でのデータ伝送をおこなう場合、ケーブル長や通信環境により正常な通信ができない場合があります。 |
| 外形寸法 | 約119.91mm×58.91mm(突起部除く) |
| 重量 | 約80g(標準ブラケット使用時) |
| 電源電圧 | +3.3V(PCI Expressバスより供給) |
| 添付品 |
|
| ダウンロード提供ソフトウェア | RS-422A/485通信サンプルプログラム、シリアル通信ドライバ、 ポート認識用サンプルプログラム、DIO制御サンプルプログラム |
| 対応機種 | PCI Expressスロットを装備したWindowsPC |
| 対応OS | Windows 11、Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista、Windows XP、Windows 2000、Windows Server 2008 R2、Windows Server 2008、Windows Server 2003 R2、Windows Server 2003、 Windows 2000 Server Linux Ready! ※32ビット/64ビット両対応 |
| ■ご注意 |
| ・本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。 ・記載されている名称・商品名は各社の商標または登録商標です。 ・予告なく外観または仕様の一部を変更することがあります。 ・"REX"は株式会社リコーが商標権を所有していますが、弊社は使用許諾契約により商標の使用を認められています。 |
ダウンロード提供ソフトウェア仕様
| 項目 | 仕様内容 |
| 通信サンプルプログラム | RS-422A/485通信サンプルプログラム |
| ポート認識用サンプルプログラム | ボード上DIPスイッチおよびポート読み取り サンプルプログラム (VC++2010,VB2010,VC++6.0,VB6.0) |
| DIO制御サンプルプログラム | DIOを制御するサンプルプログラム (VC++6.0,VB6.0) |
| シリアル通信ドライバ DIO制御ドライバ |
REX-PE70D用デバイスドライバ |
ハードウェア仕様
■RS-422A/485コネクタピンアサイン| RS422Aピンアサイン | RS485ピンアサイン |  |
|||
| ピン番 | 信号名 | 機能 | 信号名 | 機能 | |
| 1 | NC | - | NC | - | |
| 2 | SD+(TXD+) | 送信データ | SD+(TXD+) | 送信データ | |
| 3 | NC | - | NC | - | |
| 4 | RD+(RXD+) | 受信データ | RD+(RXD+) | 受信データ | |
| 5 | DR+(DSR+) | データセットレディ | NC | - | |
| 6 | NC | - | NC | - | |
| 7 | ER+(DTR+) | 端末レディ | NC | - | |
| 8 | SG | 信号用接地 | SG | 信号用接地 | |
| 9 | SD-(TXD-) | 送信データ | SD-(TXD-) | 送信データ | |
| 10 | NC | - | NC | - | |
| 11 | RD-(RXD-) | 受信データ | RD-(RXD-) | 受信データ | |
| 12 | DR-(DSR-) | データセットレディ | NC | - | |
| 13 | NC | - | NC | - | |
| 14 | ER-(DTR-) | 端末レディ | NC | - | |
| 15 | NC | - | NC | - | |

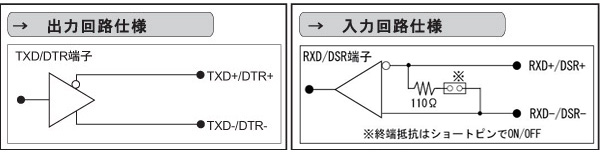

■回路仕様
■DIOポートとDIPスイッチ
DIO制御するためのポートは、6ビットが有効となります。DIPスイッチでは、複数枚のボードをソフトウェアで識別するためのID番号(ID:0～ID:3)を設定します。
| DIOポート |  |
|||||
| ピン番 | DIO Bit | 機能 | ||||
| 1 | bit0 | I/O | INT | |||
| 2 | bit1 | I/O | INT | |||
| 3 | bit2 | I/O | INT | |||
| 4 | bit3 | I/O | INT | |||
| 5 | bit4 | I/O | INT | |||
| 6 | bit5 | I/O | INT | |||
| 7 | - | - | DIPスイッチ | |||
| 8 | - | ID番号 | 1 | 2 | ||
| 9 | - | 0 | OFF | OFF | ||
| 10 | Power(5V) | 1 | ON | OFF | ||
| 11 | GND | 2 | OFF | ON | ||
| 12 | - | 3 | ON | ON | ||
| タイトル | ダウンロード | 説明 |
|---|---|---|
| REX-PE70D ダウンロード | e2e_download.pdf | 各種ダウンロードソフトウェアや製品情報は運営元の ラトックシステム株式会社のWebページ にてダウンロードいただけます。 |
PCIeスロットにRS-422A/485×2ポートと6bitデジタルI/O×1ポート増設
● D-Sub 15ピンコネクタ搭載、RS-422A/485モード切替可能
● DIOポートを搭載、サンプルソースコードダウンロード提供
● 最大4枚まで識別可能
● ロープロファイルにも対応
● 各ポートの最大DTE 通信速度460.8Kbps
● 静電気放電(ESD)保護機能搭載
● WindowsサーバOS対応
● ポートごとに送受信各256バイトのFIFOバッファー搭載
● 有害6物質不使用

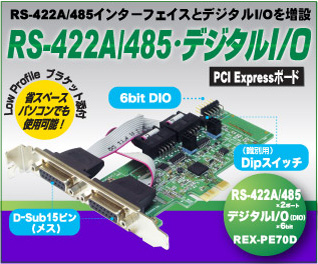

本製品は、1本のPCI Expressスロットに、RS-422A/485×2ポートと6bitデジタルI/O×1ポートを増設可能な、マルチファンクションボードです。
D-Sub 15pinコネクタ(メス)を2ポート搭載。
ポートごとにRS-422AとRS-485のモードが切換可能なジャンパースイッチを、基板上に搭載しています。
VC++2010、VB2010、VC++6.0、VB6.0用のRS-422A/485通信サンプルプログラムをダウンロード提供。
コネクタ(メス)
ジャンパースイッチ
基板上に、6bit DIOポートを搭載。
高価なDIOインターフェイスを追加する必要がありません。
DIOポート制御用Driver、DLL、サンプルコードをダウンロード提供(VC++6.0、VB6.0)。
オプションとして、DIOポートをPC外部に引き出せるケーブルとブラケットのセット(RCL-70D)も用意しています。
基板上のディップスイッチにより設定番号を取得し、ソフトウェア上で最大4枚までの基板が識別可能。
各RS-422A/485ポートに割り当てられたCOMポート番号を確認するサンプルソースコードをダウンロード提供しています(VC++2010,VB2010,VC++6.0,VB6.0)。
※パソコンのスロット数により増設できるボード数は異なります。
※COMポート番号はOS上で自動割り当てされます。
標準PCI ExpressスロットとLowProfile PCI Expressの両対応。 添付ブラケットと交換するだけで、LowProfile PCIボードに。省スペースパソコンに最適です。
▼標準では2ポートのボードとして▼
▼ロープロファイルでは用途に合わせて▼気中放電±16.5KV、接触放電±8KVまでの保護機能付トランシーバを搭載。
ラッチアップを起こしません。
サーバOSは、Windows Server 2008 R2/Server 2008/Server 2003 R2/Server 2003/2000 Serverに対応。またユニバーサルPCIスロットをサポートし、5Vはもちろん3.3VのPCIバスを装備したパソコンでも使用できます。
各ポートごとに送信64バイト、受信256バイトのFIFO(First-In First-Out)バッファーを搭載。高速通信時のデータ取りこぼしを防止し、安定した通信環境を提供します。
REX-PE70Dは、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害6物質を使用していない、環境と人にやさしい製品です。
