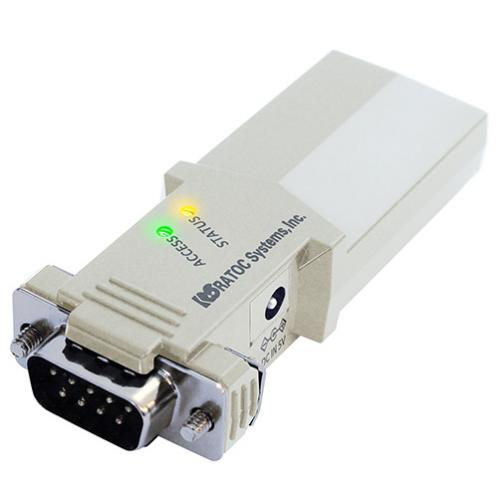

製品仕様
| 名称 | Wi-Fi RS-232C 変換アダプター | |
| 型番 | REX-WF60 | |
| インターフェイス | RS-232C | EIA/TIA-232-F Standards準拠 ※ RI ピンは5V電源入出力専用となります。 |
| Wi-Fi | 2.4-GHz IEEE802.11b/g準拠 WEP-128、WPA-PSK(TKIP)、WPA2-PSK(AES) 認証対応 |
|
| RS-232C トランシーバー |
EXAR SP3232ECY | |
| Wi-Fi Module | Microchip社 RN131C/RM | |
| Wi-Fi 変調方式 | IEEE802.11b:DSSS(CCK-11、CCK-5.5、DQPSK-2、DBPSK-1) IEEE802.11g:OFDM |
|
| Wi-Fi 通信周波数 | 2,402-2,480MHz | |
| Wi-Fi 送信レベル (class1) |
+18dbm 100m程度 | |
| RS-232C 接続コネクター |
D-Sub9Pin(オス) x 1 ※ RI ピンは5V電源入出力専用となります。 |
|
| RS-232C 入出力レベル |
ドライバー | ハイレベル出力:+5V(min)/+5.4V(TYP) ローレベル出力:-5V(min)/-5.4V(TYP) |
| レシーバー | 入力電圧範囲:-15V(min.) ～ +15V(max.) | |
| RS-232C 通信方式 | 非同期通信 |
|
| データビット:8ビット固定 パリティビット:None/Even/Odd | ||
| ストップビット:1ビット固定 フロー制御:CTS/RTS | ||
| RS-232C 通信速度 | 2400/4800/9600/19200/38400/57600/115200/230400 bps | |
| Wi-Fi 伝送距離 | 100m 程度 | |
| 外形寸法 | 約75.4mm(L)×26.0(W)×16.0(T) [mm](突起部を除く) | |
| 重量 | 重量 約25g(本体のみ) | |
| 電源電圧 | DC+5V | |
| 消費電流 | 400mA以下(送受信時:外部電源供給分を含まない) | |
| 動作環境 | 温度:0～55℃ 湿度:20～80%(ただし結露しないこと) |
|
| ソフトウェア (ダウンロード提供) |
REX-WF60 WiFi簡単設定ユーティリティ REX-WF60 WiFi通信サンプルプログラム(ソースコード提供 (VC++2008)) |
|
| 対応OS | iOS/Android 対応バージョンはこちら |
|
| 添付品 | ・REX-WF60 本体 ・電源アダプター(RSO-AC05L) ・保証書 |
|
- 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
- 記載されている名称・商品名は各社の商標または登録商標です。
- 予告なく外観または仕様の一部を変更することがあります。
- 表示価格に消費税は含まれておりません。
- "REX"は株式会社リコーが商標権を所有していますが、弊社は使用許諾契約により商標の使用を認められています。
| タイトル | ダウンロード | 説明 |
|---|---|---|
| REX-WF60 ダウンロード | e2e_download.pdf | こちらのページで紹介していない、各種ダウンロードソフトウェアや製品情報は運営元の ラトックシステム株式会社のWebページ にてダウンロードいただけます。 |
| REX-WF60 簡単設定・通信サンプル for iOS ユーザーズマニュアル | wf60App_iOS_UsersGuide_Rev2.0.pdf | REX-WF60 簡単設定ユーティリティ・通信サンプルプログラム for iOS ユーザーズマニュアル 【Rev2.0】 |
| REX-WF60 通信サンプルアプリケーション for Android ソースファイル | 要会員登録 | REX-WF60 通信サンプルアプリケーション for Android (wf60utility) のソースファイル一式(Ver.2.2.7) |
| REX-WF60 通信サンプル for iOS ソースファイル | 要会員登録 | REX-WF60 通信サンプル for iOS のソースファイル一式(Ver.2.3.1) |
| REX-WF60通信サンプル for iOS ソースファイル説明書 | 要会員登録 | REX-WF60通信サンプル for iOS ソースファイル説明書 【Rev2.0】 |
この商品を買った人はこんな商品も買っています。。。
| 日 | 月 | 火 | 水 | 木 | 金 | 土 |
|---|---|---|---|---|---|---|
| 1 | 2 | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| 17 | 18 | 19 | 20 | 21 | 22 | 23 |
| 24 | 25 | 26 | 27 | 28 | 29 | 30 |
| 日 | 月 | 火 | 水 | 木 | 金 | 土 |
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| 15 | 16 | 17 | 18 | 19 | 20 | 21 |
| 22 | 23 | 24 | 25 | 26 | 27 | 28 |
| 29 | 30 | 31 |
※赤字は休業日です
● アクセスポイントモード・インフラストラクチャ、2つのモードを搭載
● 2通りの電源供給方法で、用途に応じて変更が可能
● 簡単設定ユーティリティと通信サンプルプログラムを提供
● COMポートエミュレートドライバーを提供
● 有害6物質不使用
またコネクターには、EIA/TIA-232-F 規格対応のD-Sub 9Pin を採用しており、RS-232C機器とWi-Fi接続で通信が可能です。
IEEE802.11b/g規格に対応、またWEP-128、WPA-PSK(TKIP)、WPA2-PSK(AES)認証に対応し、様々な無線LANの環境下で使用することができ、シリアルインターフェイスを持たないPCやiOS端末、Android端末なども接続することができ、対象の機器との距離が離れている場合など様々な用途に使用が可能です。
バーコードスキャナー、磁気カードリーダー、RF-IDタグリーダーなどを接続できます。
※1. アクセスポイントモードを使用するには、REX-WF60のファームウェアのアップデートが必要です。⇒ファームウェアアップデートユーティリティはこちら
※TA・モデムには対応していません
※RS-232Cポートに接続して使用するシリアルマウスはサポートしていません
※DC5V/1.0A 程度の供給が可能。
簡単設定ユーティリティと通信サンプルプログラムを提供※。また自作アプリケーションに役立つサンプルソースコードを提供。
iOS/Android/Windows共にインフラストラクチャモード簡単設定ユーティリティを提供。
iOS/Android端末にはTCP/IP接続モードの通信サンプルプログラム、WindowsPC版は通信サンプルプログラムはTCP/IP接続モードに加え仮想COMポート接続モードをサポートしています。
※COM エミュレータードライバーを使用しない場合「TCP/IP」での通信のみ行えます。「COM ポート」にのみ対応したアプリケーションは使用できません。
※e2eStoreサイトでは、会員限定でiOSおよびAndroidのサンプルプログラムのソースがダウンロードできます。⇒ダウンロードはこちら
※アプリケーションの画像詳細はこちら。
付属のオリジナルドライバー、およびユーティリティにより、仮想的にCOM(RS-232C)ポート接続として認識させることができます。
パソコンのIRQリソースは占有せず、仮想COMポートを作成。
COMポート番号の変更は、RATOC VSPで可能です。
こちらからRATOC VSPのドライバソフトおよび説明書がダウンロードできます。
⇒ダウンロードはこちら
『当社では有害6物質(鉛、水銀、カドミウム、六価クロム、PBB(ポリ臭化ビフェニール)、PBDE(ポリ臭化ジフェニルエーテル))の使用を制限した部品と設備の選定を進め、環境に配慮した製品を提供していきます。
「使用を制限」とは、欧州RoHS指令に規定された閾値を超えて含有されない、或いは適用除外用途のみの使用に限定することを示します。(カドミウムは0.01wt%、それ以外は0.1wt%)』
